一、本手冊的一般說明：

1、本手冊是關于球閥在選型、安裝、調試、運輸、存儲及結構、故障維修、售后服務等方面的全面介紹及說明。
2、本手冊是為球閥加ZS執行器或ZDS執行器而編制的，球閥配其它執行器，例如：精小型、電動、手動等，由于其閥體結構部分是一致的，所以也可以參考使用，但必須是本手冊和執行器及附件說明書共同參考使用，也就是說閥體部分參考本手冊，執行器及其它附件必須有獨立的說明書提供給您，在產品使用的各個階段，請參考本手冊的內容并遵守其它零部件的使用規范，這樣才不會在使用中出現問題。
3、請?jiān)谑褂卯a(chǎn)品前認真的閱讀本手冊及我們提供的附件說明書，以便正確的使用產品，更好的為您的生產過程服務
4、由于編輯的原因或產品結構的原因及選型方面的原因，在產品使用過程中有什么疑問，可及時和我們聯系或和您的供應商聯系，以便我們對產品進行改進，并及時解決您的問題。歡迎您為我們提供寶貴的意見和建議。
5、由于技術的進步或產品結構的改進，本手冊的內容可能會有所變動，我們會根據所提供產品的時間提供相應的說明書，所有使用規范以產品所協帶說明書為準。



二、產品運輸、接收和存儲：

1、產品包裝：本產品是在出廠前將閥體及執行器和附件組裝在一起，并對產品性能進行嚴格測試后整體包裝的，正常情況下國內是用木箱包裝的，產品整體用木條及金屬螺栓等固定在箱體內，整個產品全部用防潮袋進行保護，以確保產品在運輸過程中不會因晃動及水汽而對產品使用造成影響。出口產品是用附合出口標準的木箱加防潮保護等方法包裝的。
2、產品運輸：產品運輸是委托專業的運輸公司進行運輸?shù)摹?br /> 3、產品接收：當您接到產品后，第一時間打開包裝箱對產品及附件進行檢查，檢查分為以下內容：（1）根據裝箱內單的內容對產品及附件的數量及品牌進行檢查，看看是否附和合同要求。（2）對產品及附件的完整性進行檢查，看看是否存在運輸過程的損壞。（3）對隨產品協帶的技術文件是否齊全進行檢查。（4）對產品性能進行檢查，如果有條件，可以對產品性能進行測試，以便確認所接收的產品附和您的訂貨要求。以上檢查內容如有與您所要求的不附，請及時與貨運公司及我公司進行聯系，以便盡快為您解決問題。
4、當開箱驗收完成，確認所供貨產品與合同相符時，您需要及時對產品進行妥善保管，以確保產品在使用前不被損壞，技術文件不會丟失。對于作備件而長期不使用的產品，應進行適當?shù)姆雷o(hù)，以免產品生銹。對于長期存儲的產品，有使用前要進行重新檢測，合格后才能投入使用。



三、安裝、調試：

1、產品在安裝前需要作如下工作：（1）檢查產品：檢查所要安裝的產品是否適合使用工況；檢查所安裝的產品是否完好無損；檢查所要安裝的產品附件是否齊全；長期存放的產品性能是否合格。有條件時對所有將要安裝的產品進行性能測試，合格后再進行安裝施工。（2）檢查管道：對于新施工的管道，在安裝產品前需要及時清理管道中的雜質，以免產品在初開機時被損壞。
2、產品吊裝：要用正確的工具和方法對產品進行吊裝，以免產品在安裝過程中被損壞。
3、產品安裝：請?jiān)诤附庸艿郎显O(shè)計牢固的支撐，嚴禁管道重量由閥體來承擔，這樣會對產品使用性能造成一定的影響。對于大口徑的閥門（DN300以上）要對閥體兩端的管道進行支撐。
4、調試：本公司的產品在出廠前都進行過嚴格的測試，如有附件組裝，產品組裝后都進行了初步調試，為了您的系統能精確運行，在產品安裝完成后，產品要進行精調，以便系統正常運行；產品調試由專業的調試人員進行。
5、系統試運行：在安裝完成后，系統要進行一次試運行，以確保產品完全適應控制系統。



四、維修：產品再使用過程中可能會出現問題，針對不同的問題，采取不通的解決方法。常見問題如下：

1、填料處泄漏，產生原因：（1）可能是因填料螺栓未壓緊；（2）長期運行，填料磨損。解決方法：（1）用專用扳手?jǐn)Q緊填料壓蓋螺母；（2）停機卸壓后拆下填料壓蓋，更換填料。一般情況下擰緊填料壓蓋螺母就可以解決問題。
2、后壓蓋處泄漏產生原因：O型圈損壞。解決方法：停機卸壓后更換O型圈。
3、法蘭連接處泄漏產生原因：（1）法蘭墊片失去彈性；解決方法：更換法蘭墊片。（2）法蘭墊片錯位；解決辦法，重新把墊片安放在法蘭密封面位置上。
4、密封座外測泄漏產生原因：O型圈或石墨環損壞；解決方法：更換O型圈或石墨環。
5、密封座與閥芯之間泄漏產生原因：（1）關閉時執行器未達到90度；解決方法：調整執行器行程，使其可以完全處于全關狀態。（2）密封面磨損；解決方法：取下密封座，拆下球，對密封座和閥芯進行研磨修復。如果密封座損壞嚴重，可重新更換密封座。
6、執行器漏氣產生原因：O型圈損壞嚴重；解決方法：更換新的O型圈。
7、閥芯卡阻產生原因：（1）閥芯和閥座之間有雜質卡住；解決方法：讓執行器反向動作，清理掉雜質后再檢查閥座是否損壞，如果未損壞，繼續使用，如果閥座損壞，更換閥座后再重新使用。（2）介質產生結晶，閥座后腔彈簧室充滿了介質，閥座無法浮動；解決方法，更改閥座結構為防塵結構，使介質不易進入彈簧室;閥座密封面處采用刮刀結構，清潔球體表面的結晶體（3）閥座因熱澎漲而卡死，主要原因是產品結構不適合工況要求，解決方法：更換成具有熱變形補償能力的產品結構，使用適合該工況的產品。（4）執行器配置過小；解決方法：加大執行器扭矩。



五、產品特點：

O型球閥是直角回轉的開關閥，主要用于介質的切斷控制。本系列球閥是按照國標及美標中低壓標準設計的，特別適合于嚴密切斷，快速切斷，介質雙向切斷控制。與氣動執行器、電動執行器配套，廣泛使用于造紙、化工、食品加工、石化工業等自控化程度要求較高的過程自控系統中。



產品特點：

1、流體阻力小，壓降小，全開的球閥就是一段無變徑的直通管道，因此流體阻力很小，通過閥體的介質幾乎沒有壓力損失。
2、上下軸承：閥體內裝有上下軸承，與閥桿接觸面積大，承載能力高，磨擦系數小，使閥門的扭矩減少。
3、閥座可根據介質和工況的需要，選金屬硬密封或PTFE軟密封：金屬硬密封閥座密封表面堆焊硬質合金，球表面鍍硬鉻或作噴焊、離子氮化等硬化處理，使密封面使用壽命增強，耐溫提高；軟密封PTFE閥座或增強PTFE閥座密封性好，耐腐蝕，適應范圍廣。
4、自控程度高：閥體直接與氣動執行器或電動執行器裝配在一起，適合于自控程度高的自動化控制系統。
5、介質適應范圍廣：硬密封閥座與球在開關過程中具有擦拭作用，它除適合液體介質外，更適合于帶纖維及固體顆料介質的系統控制。
6、結構設計合理，制作工藝精良，閥門密封性能優良，扭矩小，配套執行器相應規格小，經濟耐用



六、產品結構圖：

對夾式O型短結構





序號	名稱	數量（件）	材料（WCB）	材料（CF8）	材料（CF8M）
1	閥蓋	1	WCB	CF8	CF8M
2	螺母	1組	45	304	316
3	0型圈	1	氟橡膠	氟橡膠	氟橡膠
4	閥座	2	304+STL/WC	304+STL/WC	316
5	彈簧	1	17-7PH	17-7PH	17-7PH
6	球	1	304+Cr/STL/WC	304+Cr/STL/WC	304+Cr/STL/WC
7	中法蘭墊	1	氟橡膠/石墨	氟橡膠/石墨	氟橡膠/石墨
8	雙頭螺柱	1組	35CrMoA	304	316
9	閥體	1	WCB	CF8	CF8M
10	螺栓	4	35CrMOA	304	304
11	后壓蓋	1	WCB	CF8	CF8M
12	墊片	1	PTFE	PTFE	PTFE
13	下閥桿	1	20Cr13	17-4PH	316
14	下軸承	1	PTFE	PTFE	PTFE
15	上軸承	1	PTFE	PTFE	PTFE
16	上閥桿	1	20Cr13	17-4PH	316
17	填料	1組	PTFE	PTFE	PTFE
18	填料壓蓋	1	WCB	CF8	CF8M
19	雙頭螺柱	2	35CrMoA	304	304
20	螺母	2	45	304	304



法蘭式O型短結構





序號	名稱	數量（件）	材料（WCB）	材料（CF8）	材料（CF8M）
1	閥體	1	WCB	CF8	CF8M
2	雙頭螺柱	1組	35CrMOA	304	316
3	0型圈	1	氟橡膠	氟橡膠	氟橡膠
4	閥座	2	304+STL/WC	304+STL/WC	316+STL/WC
5	中法蘭墊	1	氟橡膠/石墨	氟橡膠/石墨	氟橡膠/石墨
6	球	1	304+Cr/STL/WC	304+Cr/STL/WC	304+Cr/STL/WC
7	彈簧	1	17-7PH	17-7PH	X-750
8	閥蓋	1組	WCB	CF8	CF8M
9	墊片	1	Q235	304	304
10	螺母	4	45	304	316
11	平鍵	1	304	304	316
12	上閥桿	1	17-4PH	17-4PH	316
13	軸承	1	SS304+PTEE	SS304+PTEE	SS316+PTEE
14	0型圈	1	氟橡膠	氟橡膠	氟橡膠
15	閥桿防脫套	1	WCB	CF8	CF8M
16	螺釘	4	35CrMoA	304	316
17	填料	1組	PTEE	PTEE	PTEE
18	填料壓蓋	1	WCB	CF8	CF8M
19	雙頭螺柱	2	35CrMoA	304	304
20	螺母	2	45	304	304
21	平墊	2	25	304	304
22	下閥桿	1	17-4PH	304	316
23	平墊片	4	25	304	316
24	后壓蓋	1	WCB	CF8	CF8M
25	平墊片	1	PTEE	PTEE	PTEE
26	螺栓	4	45	304	316



七、外形尺寸：

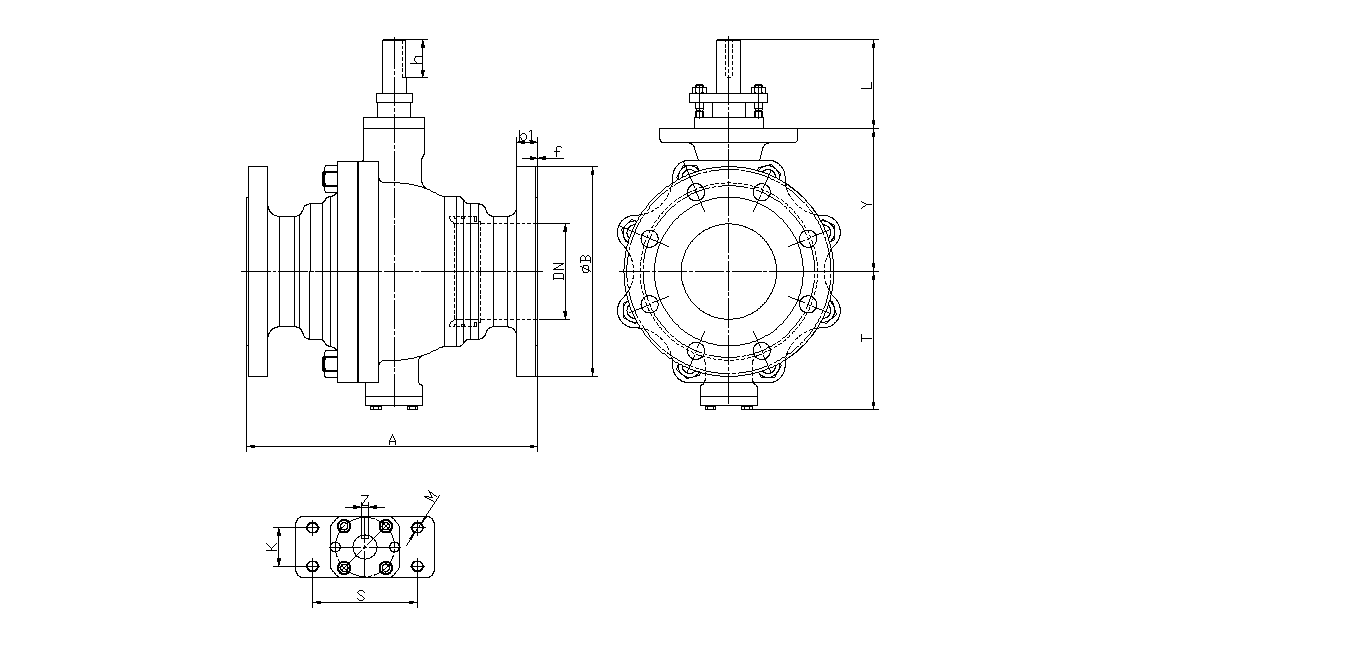

法蘭式0型標準結構

1.法蘭式標準結構



DN	A	PN16			T	Y	L	￠d	h	S	K	M	Z	扭矩
		B	b1	f
25	140	115	16	2	74	75	102	16	35	90	28	4-M10	5	40
32	165	140	18	2	80	81	102	16	35	90	28	4-M10	5	76
40	165	150	18	2	90	93	110	20	35	90	28	4-M10	6	90
50	203	165	20	2	97	100	110	20	35	90	28	4-M10	6	110
65	222	185	20	2	109	112	110	20	35	90	28	4-M10	6	160
80	241	200	20	2	128	135	115	25	40	110	40	4-M12	8	180
100	305	220	22	2	145	150	115	25	40	110	40	4-M12	8	220
125	356	250	22	2	193	198	140	30	50	135	40	4-M16	8	330
150	394	285	24	2	210	215	140	30	50	135	40	4-M16	8	550
200	457	340	24	2	251	248	140	40	60	135	40	4-M16	12	890
250	533	405	26	2	302	301	170	50	60	140	64	4-M16	14	1600
300	610	460	28	2	337	338	170	50	60	140	64	4-M16	14	2200
350	686	520	30	2	377	380	210	60	80	170	80	4-M20	18	3300
400	762	580	32	2	447	440	240	70	100	200	80	4-M24	20	3700

2.氣動法蘭式標準結構

DN	A	L	B	H	C	D
25	270	390	115	135	105	52
32	275	395	115	141	115	66
40	275	395	115	153	115	67
50	296	440	124	160	125	96
65	300	445	124	172	135	110
80	343	507	129	200	155	120
100	343	507	129	215	170	150
125	343	507	129	278	178	178
150	418	617	164	295	197	197
200	426	625	164	328	229	228
250	510	750	198	401	268	265
300	605	900	251	438	305	305
350	605	900	251	500	343	343
400	763	1155	300	570	381	381

3.標準結構手動外形尺寸

DN	A	PN16					T	Y	L	S
		D1	D2	d	n-￠d	m
25	140	115	85	65	4-￠16	16	74	75	75	∕
32	165	140	100	76	4-￠18	18	80	81	75	∕
40	165	150	110	84	4-￠18	18	90	93	75	∕
50	203	165	125	99	4-￠18	20	97	100	75	∕
65	222	185	145	118	4-￠18	20	109	112	75	∕
80	241	200	160	135	4-￠18	20	128	135	85	∕
100	305	220	180	156	4-￠18	22	145	150	85	∕
125	356	250	210	184	4-￠18	22	193	198	90	∕
150	394	285	240	211	4-￠22	24	210	215	241	365
200	457	340	295	266	4-￠22	24	251	248	285	425
250	533	405	355	319	4-￠26	26	302	301	325	515
300	610	460	410	370	4-￠26	28	337	338	325	550
350	686	520	470	429	4-￠26	30	377	380	400	620
400	762	580	525	480	4-￠30	32	447	440	520	750

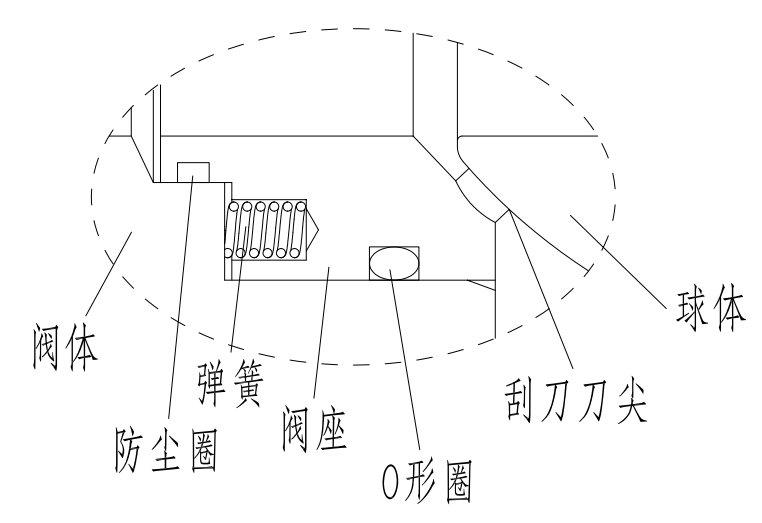

八、刮刀和防塵結構：如下圖
